結構工程綜合加載試驗系統
結構工程綜合加載試驗系統主要用于力學加載試驗和土木工程相關專業科研試驗，可方便對混凝土梁、混凝土結構框架、墻體、鋼結構桁架等構件進行力學性能試驗，也可進行柱類、梁類、桁架類、框架類、節點類試驗。該系統也可以實現軸壓試驗、壓剪試驗、平行剪切試驗等，普遍應用于構件的靜態力學性能試驗，包括拉伸、壓縮、彎曲、疲勞等試驗。采用自平衡設計理念，安裝時無需反力墻反力地槽。
結構工程綜合加載試驗系統特點： 1.反力架組成:由金屬底座、立柱，側梁，主跨大梁，水平側梁，斜支撐等組成;
2. 設備工作臺座座尺寸:長度: 4~10米， 寬度2~10米。
3. 最大承載力:300噸~1500噸。
4.最終可用 凈空尺寸的長寬高最低為2.5m*2m*2m;
5.可同時 加載作動器數量: 2-10只。
6.配電液伺服油源系統、多通道全自動控制軟件。

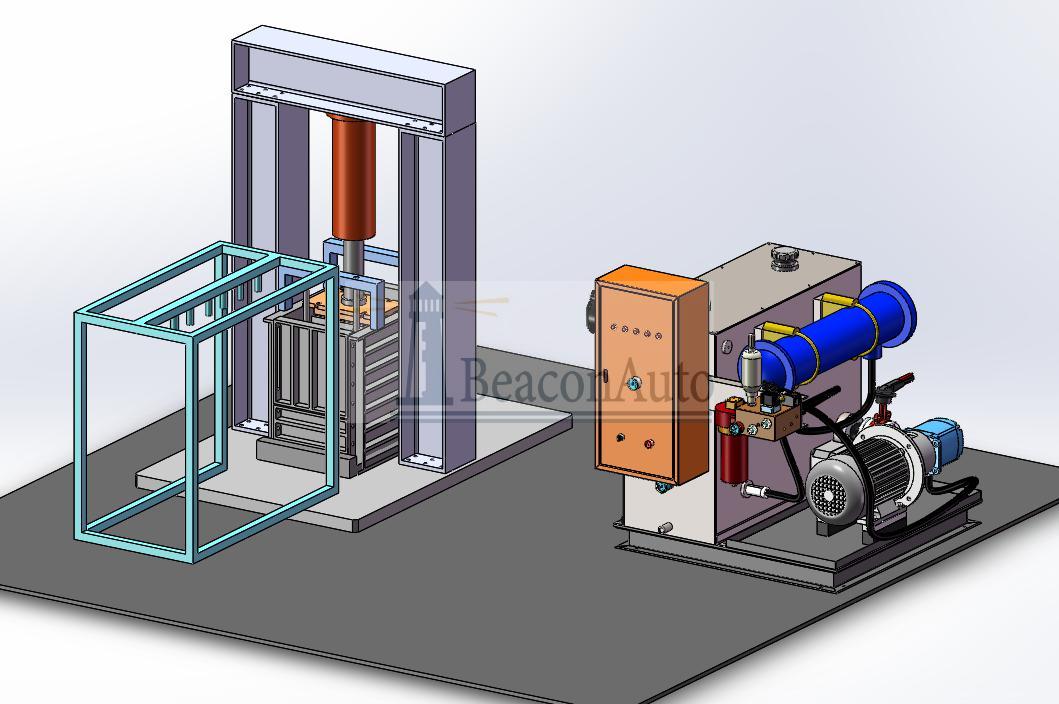

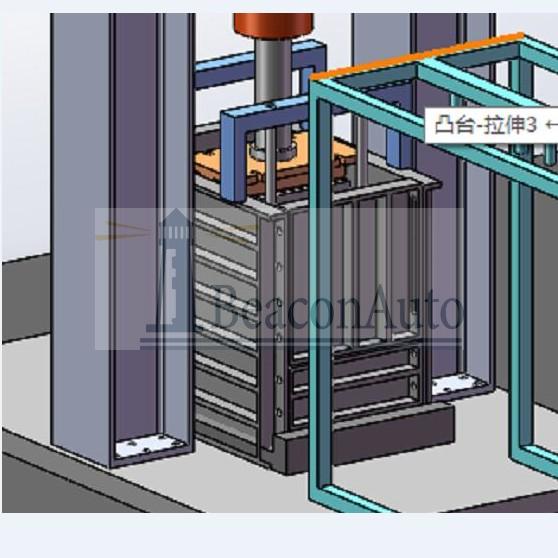

結構工程綜合加載試驗系產品配置：試驗裝置由1套自平衡工作臺、1套網格式前擋板、1塊高強度鋼化玻璃、2套模塊化側擋板、1套模塊化后擋板、3件可拆卸模塊、2根立柱、1根橫梁、1套作動器、1套工裝夾具及測控系統組成。 1. 設備整體外觀尺寸為2000×1800×2700（長×寬×高），內部可用空間為800×800×1000（長×寬×高 2. 模型箱與工作臺螺栓連接，下層地板為復合結構，預置角度油缸和類搓板底板， 3. 工作臺可承受最大靜態承載力為2500KN（10mpa），反力架可承受最大靜態承載力為3000KN，整套設備可承受最大豎向靜態承載力為3000KN。 4. 大行程作動器可提供2500KN的豎向加載力。 5. 各連接面進行精密機械加工，反力架整體進行退火處理，消除殘余應力； 6. 主要安裝面預留安裝接口及功能擴展接口。 7. 所有鋼構件均采用Q355B 結構鋼，符合國標檢測標準，各連接面均進行機加工。 通過調整水泵流量，及噴頭角度和噴頭數量實現最大點雨量的調整，實現模擬小雨中雨暴雨及山洪暴發時的特定形態，驗證不同土質角度時的抗沖刷性能。 試樣壓縮完成后拆掉圍板，將雨林系統模擬車推入框架，連接水路后根據需要調整出水量及噴淋角度，通過液 結構工程綜合加載試驗系統為定制設備，更多參數請來電聯系我們濟南信標自動化。
|
